Documentation - Graph
Le composant permet de générer les graphes suivants : Barres, barres empilées, barres proportionnelles, Aires, Courbes, Combinés (aires + barres + courbes), Camembert, donuts, camembert proportionnel, Pyramides, Kiviat ou graphes en étoiles, Graphe à bulles, Graphes polaires…
La génération des graphes se fait par des commandes très simple et le composant est fourni avec une base d’exemples.
Nous avons également réalisé des cartes avec mise en couleurs des départements, des états unis, de l’Europe et de l’Allemagne, nous sommes à votre disposition pour mettre ce code à votre disposition dans le cadre de votre licence.
Comme ce composant est encore assez jeune, il évolue rapidement, nous sommes à l’écoute de vos suggestions pour le faire progresser.
Commandes
SGR_Generate_bubbleChart permet de générer des graphes à bulles
Paramètres
Paramètres | Type | N° du paramètre | Description | |
Noms des paramètres du graphes | Pointeur | ==> | 1 | Pointeur vers un tableau texte qui contient le nom des paramètres, ce tableau doit avoir la même taille que le tableau des valeurs de paramètres du graphe Les valeurs possibles de paramètre du graphe sont les suivantes : Paramètres généraux du graphe
Paramètres du titre
Paramètres de la légende
Paramètres du graphe
|
Valeurs des paramètres du graphes | Pointeur | ==> | 2 | Pointeur vers un tableau texte des valeurs de paramètres du graphe |
Légendes | Pointeur | ==> | 3 | Pointeur vers un tableau texte des noms des axes |
Libelle | Pointeur | ==> | 4 | Pointeur vers un tableau texte des bulles |
Value1 | Pointeur | ==> | 5 | Pointeur vers un tableau réel des valeurs sur l’axe horizontal |
Value2 | Pointeur | ==> | 6 | Pointeur vers un tableau réel des valeurs sur l’axe vertical |
Value3 | Pointeur | ==> | 7 | Pointeur vers un tableau réel des valeurs du diamètre de la bulle |
Couleurs | Pointeur | ==> | 8 | Pointeur vers un tableau texte de couleur des bulles |
Résultat | Image | Image incluant le code SVG |
Description
Les graphes à bulles permettent de percevoir visuellement plus d’informations :
- La valeur de l’abscisse
- la valeur de l’ordonnée
- La valeur du diamètre
- Et éventuellement la couleur du cercle
Exemple de code

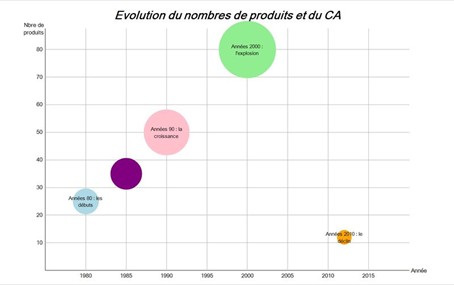

Pour obtenir ce graphe il vous faudra utiliser le code ci-dessous
// Nom utilisateur (OS) : Paul Kuhn - BlueCompany
// ----------------------------------------------------
// Méthode : Exemple_Bulle
// Description
TABLEAU TEXTE($DataGrapheName;0)
TABLEAU TEXTE($DataGraphe;0)
AJOUTER A TABLEAU($DataGrapheName;"BubbleMaxDiameter")
AJOUTER A TABLEAU($DataGraphe;"400") // 1- diametre maximum d'une bulle
AJOUTER A TABLEAU($DataGrapheName;"GraphBGColor")
AJOUTER A TABLEAU($DataGraphe;"White") // 2 - couleur de fond du graphe
AJOUTER A TABLEAU($DataGrapheName;"Title")
AJOUTER A TABLEAU($DataGraphe;"Evolution du nombres de produits et du CA") // 3 - Titre du graphe
AJOUTER A TABLEAU($DataGrapheName;"TitleAlignement")
AJOUTER A TABLEAU($DataGraphe;Chaine(Centré)) // 4 - Alignement du Titre du graphe
AJOUTER A TABLEAU($DataGrapheName;"ShowZeroOnHorizontalAxis")
AJOUTER A TABLEAU($DataGraphe;"non") // 5 - le zéro de l'axe horizontal doit etre visible
AJOUTER A TABLEAU($DataGrapheName;"ShowZeroOnVerticalAxis")
AJOUTER A TABLEAU($DataGraphe;"oui") // 6 - le zéro de l'axe vertical doit etre visible
AJOUTER A TABLEAU($DataGrapheName;"ShowHorizontalScaleLine")
AJOUTER A TABLEAU($DataGraphe;"oui") // 7 - Traits horizontaux pour les graduations
AJOUTER A TABLEAU($DataGrapheName;"ShowVerticalScaleLine")
AJOUTER A TABLEAU($DataGraphe;"oui") // 8 - Traits verticaux pour les graduations
AJOUTER A TABLEAU($DataGrapheName;"ShowBubbleName")
AJOUTER A TABLEAU($DataGraphe;"oui") // 9 - Affichage des libellés
AJOUTER A TABLEAU($DataGrapheName;"BubbleFontSize")
AJOUTER A TABLEAU($DataGraphe;"36") // 10 - taille de la police des libellés
AJOUTER A TABLEAU($DataGrapheName;"GraphFont")
AJOUTER A TABLEAU($DataGraphe;"times") // 11 - Police des légendes et des échelles
TABLEAU TEXTE($legende;0) // légende des valeurs
AJOUTER A TABLEAU($legende;"Année")
AJOUTER A TABLEAU($legende;"Nbre de produits")
AJOUTER A TABLEAU($legende;"CA")
TABLEAU TEXTE($Libelle;0)
AJOUTER A TABLEAU($Libelle;"Années 80 : les débuts")
AJOUTER A TABLEAU($Libelle;"")
AJOUTER A TABLEAU($Libelle;"Années 90 : la croissance")
AJOUTER A TABLEAU($Libelle;"Années 2000 : l'explosion")
AJOUTER A TABLEAU($Libelle;"Années 2010 : le déclin")
TABLEAU REEL($Value1;0) // axe horizontal
AJOUTER A TABLEAU($Value1;1980)
AJOUTER A TABLEAU($Value1;1985)
AJOUTER A TABLEAU($Value1;1990)
AJOUTER A TABLEAU($Value1;2000)
AJOUTER A TABLEAU($Value1;2012)
TABLEAU REEL($Value2;0) // axe vertical
AJOUTER A TABLEAU($Value2;25)
AJOUTER A TABLEAU($Value2;35)
AJOUTER A TABLEAU($Value2;50)
AJOUTER A TABLEAU($Value2;80)
AJOUTER A TABLEAU($Value2;12)
TABLEAU REEL($Value3;0) // Diametre de la bulle
AJOUTER A TABLEAU($Value3;18000000)
AJOUTER A TABLEAU($Value3;22000000)
AJOUTER A TABLEAU($Value3;32000000)
AJOUTER A TABLEAU($Value3;40000000)
AJOUTER A TABLEAU($Value3;10000000)
TABLEAU TEXTE($Color;0)
AJOUTER A TABLEAU($Color;"lightblue")
AJOUTER A TABLEAU($Color;"Purple")
AJOUTER A TABLEAU($Color;"Pink")
AJOUTER A TABLEAU($Color;"LightGreen")
AJOUTER A TABLEAU($Color;"orange")
TheGraphe:=SGR_Generate_bubbleChart (->$DataGrapheName;->$DataGraphe;->$legende;->$Libelle;->$Value1;->$Value2;->$Value3;->$Color)
SGR_Generate_Gauge permet de générer des jauges (version bêta)
Paramètres
Paramètres | Type | N° du paramètre | Description | |
Nom des paramètres du graphe | Pointeur | ==>
| 1 | Pointeur vers un tableau texte qui contient le nom des paramètres, ce tableau doit avoir la même taille que le tableau des valeurs de paramètres du graphe Les valeurs possible des paramètres du graphe sont les suivantes : Paramètres généraux du graphe
Paramètres généraux du titre Paramètres de la jauge
Paramètres des échelles
Paramètres de la valeur
|
Valeurs des paramètres du graphe | pointeur | ==>
| 2 | Pointeur vers le tableau des valeurs des paramètres ce tableau doit être de même taille que le précédent |
Limites | pointeur | ==>
| 3 | Pointeur vers le tableau réel des limites des sections de la jauge, la valeur 0 du tableau est utilisée |
Couleurs | pointeur | ==>
| 4 | Pointeur vers le tableau texte des couleurs des sections de la jauge |
Textes des échelles | pointeur | ==>
| 5 | Pointeur vers le tableau texte des valeurs sur la jauge, la valeur 0 du tableau est utilisée |
Valeur | Réel | ==>
| 6 | Valeur à tracer |
Graphe | Image | Retour | Image incluant le code SVG |
Description
Exemple de code
BIENTOT DISPONIBLE
SGR_Generate_Graph permet de générer des graphes en courbes, courbes de bézier, aires, barres, points ou graphes combinés
Paramètres
Paramètres | Type | N° du paramètre | Description | |
Nom des paramètres du graphe | Pointeur | ==>
| 1 | Pointeur vers un tableau texte qui contient le nom des paramètres, ce tableau doit avoir la même taille que le tableau des valeurs de paramètres du graphe Les valeurs possible de paramètre du graphe sont les suivantes : Paramètres généraux du graphe
Paramètres du titre
Paramètres des valeurs
Paramètres de la légende
Paramètres du graphe spécifiques aux aires
Paramètres du graphe spécifiques aux barres
Paramètres du graphe spécifiques aux barres empilées
Nous vous recommandons de regarder la méthode « Exemple_Bar2 » dans la base exemple
Paramètres du graphe spécifiques aux courbes
Paramètres des axes
|
Valeurs des paramètres du graphe | pointeur | ==>
| 2 | Pointeur vers le tableau des valeurs des paramètres ce tableau doit être de même taille que le précédent |
Noms des séries | pointeur | ==>
| 3 | Pointeur vers le tableau des libellés des séries |
Ordonnées | pointeur | ==>
| 4 | Pointeur vers le tableau des valeurs des ordonnées |
Valeurs | pointeur | ==>
| 5 | Pointeur vers le tableau réel 2D des valeurs des séries |
Paramètres de dessin des courbes | pointeur | ==>
| 6 | Pointeur vers le tableau texte 2D des paramètres de traçage 1.Type de la courbe
2.Couleur 3.Plan de traçage (non actif pour le moment) 4.Unité 5.Nombre de décimales dans le cas d’affichage des valeurs 6. marques sur les valeurs (uniquement pour les aires et les courbes) 7.Affichage des valeurs
8.Taille de la police d’affichage des valeurs 9.Opacité de la couleur 10.Nombre de pixels blancs autour des symboles 11.Couleur de la police d’affichage des valeurs Paramètres spécifiques pour les courbes, les barres et les aires 12.Couleur de début de dégradé, si vous indiquez une valeur de début de dégradé pour une courbe, vous devez obligatoirement indiquer une couleur de fin de dégradé, si vous ne le faite pas le dégradé ne sera par affiché. Le dégradé s’affichera ainsi :
13.Couleur de fin de dégradé |
Valeurs 2 | pointeur | ==>
| 7 | Pointeur vers le tableau réel 2D des valeurs 2 des séries pour les courbes de type « enveloppe » |
Apparence | pointeur | ==> | 8 | Pointeur vers le tableau texte 2D de description d’apparence spécifique de chaque valeur (optionnel) cette apparence se décrit de la manière suivante : « Color=pink&borderColor=purple&borderSize=10 », ces paramètres ne s’appliquent qu’au graphe de type « barres »
|
CodeSVG | pointeur | ==> | 9 | Pointeur vers un texte qui recevra, si il est présent, le source SVG du graphe (optionnel) |
Graphe | Image | Retour | Image incluant le code SVG |
Description
Exemple de code

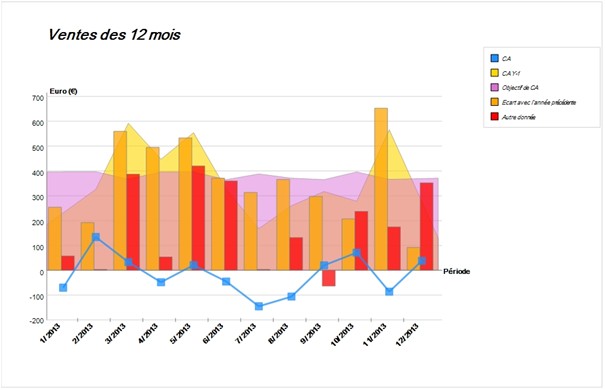

Pour obtenir ce graphe il vous faudra utiliser le code ci-dessous :
TABLEAU TEXTE($nom_courbe;5)
TABLEAU TEXTE($ordonnée;12)
TABLEAU REEL($value;5;12)
TABLEAU TEXTE($DataGrapheName;0)
TABLEAU TEXTE($DataGraphe;0)
AJOUTER A TABLEAU($DataGrapheName;"Title")
AJOUTER A TABLEAU($DataGraphe;"Ventes des 12 mois") // 1 - Titre du graphe
AJOUTER A TABLEAU($DataGrapheName;"GraphOrientation")
AJOUTER A TABLEAU($DataGraphe;"vertical") // 2 - orientation des abcisses"
AJOUTER A TABLEAU($DataGrapheName;"abscissaName")
AJOUTER A TABLEAU($DataGraphe;"Période") // 3 - libellé des abcisses
AJOUTER A TABLEAU($DataGrapheName;"ordinateName")
AJOUTER A TABLEAU($DataGraphe;"Euro (€)") // 4 - libellé des ordonnées
AJOUTER A TABLEAU($DataGrapheName;"ShowLegend")
AJOUTER A TABLEAU($DataGraphe;"Oui") // 5 - Affichage de la légende
AJOUTER A TABLEAU($DataGrapheName;"GraphBGColor")
AJOUTER A TABLEAU($DataGraphe;"White") // 6 - Couleur du fond
AJOUTER A TABLEAU($DataGrapheName;"ForcingScalesToZero")
AJOUTER A TABLEAU($DataGraphe;"oui") // 7 - Forçage du zéro des échelles
AJOUTER A TABLEAU($DataGrapheName;"GraphFont")
AJOUTER A TABLEAU($DataGraphe;"Arial") // 8 - Police des légendes et des échelles
//Paramétrage des différentes courbes
TABLEAU TEXTE($info_courbe;5;10) //N courbes avec leur 10 paramètres
$info_courbe{1}{1}:="Courbe" //type de courbe
$info_courbe{1}{2}:="dodgerblue" //Couleur
$info_courbe{1}{3}:="2" //Ordre de traçage
$info_courbe{1}{4}:="Euro (€)" //Unité
$info_courbe{1}{5}:="0" //Nbre de décimales
$info_courbe{1}{6}:="Carré" //Symbole sur les valeurs (Uniquement pour les courbes) non/carré/triangle/rond
$info_courbe{1}{7}:="non" //Affichage des valeurs
$info_courbe{1}{8}:="non" //Taille de police d'affichage des valeurs de la courbe
$info_courbe{1}{9}:="75" //Transparence
$info_courbe{2}{1}:="aire"
$info_courbe{2}{2}:="gold"
$info_courbe{2}{3}:="2"
$info_courbe{2}{4}:="Euro (€)"
$info_courbe{2}{5}:="0"
$info_courbe{2}{6}:="Non"
$info_courbe{2}{7}:="Oui"
$info_courbe{2}{9}:="60"
$info_courbe{3}{1}:="Aire"
$info_courbe{3}{2}:="orchid"
$info_courbe{3}{3}:="2"
$info_courbe{3}{4}:="Euro (€)"
$info_courbe{3}{5}:="0"
$info_courbe{3}{6}:="Non"
$info_courbe{3}{7}:="Oui"
$info_courbe{3}{8}:="24"
$info_courbe{3}{9}:="50"
$info_courbe{4}{1}:="Barre"
$info_courbe{4}{2}:="Orange"
$info_courbe{4}{3}:="3"
$info_courbe{4}{4}:="Euro (€)"
$info_courbe{4}{5}:="0"
$info_courbe{4}{6}:="Oui"
$info_courbe{4}{7}:="Non"
$info_courbe{4}{8}:="24"
$info_courbe{4}{9}:="75"
$info_courbe{5}{1}:="barre"
$info_courbe{5}{2}:="red"
$info_courbe{5}{3}:="1"
$info_courbe{5}{4}:="Euro (€)"
$info_courbe{5}{5}:="0"
$info_courbe{5}{6}:="non"
$info_courbe{5}{7}:="Non"
$info_courbe{5}{9}:="75"
$nom_courbe{1}:="CA"
$nom_courbe{2}:="CA Y-1"
$nom_courbe{3}:="Objectif de CA"
$nom_courbe{4}:="Ecart avec l'année précédente"
$nom_courbe{5}:="Autre donnée"
//Génération et remplissage des données
Boucle ($i;1;12)
$ordonnée{$i}:=Chaine($i)+"/ 2013"
Fin de boucle
Boucle ($i;1;12)
$Value{1}{$i}:=(Hasard%(301))-150
$Value{2}{$i}:=(Hasard%(601))+100
$Value{3}{$i}:=(Hasard%(51))+350
$Value{4}{$i}:=$Value{2}{$i}-$Value{1}{$i}
$Value{5}{$i}:=(Hasard%(601))-100
Fin de boucle
TheGraphe:=SGR_Generate_Graph (->$DataGrapheName;->$DataGraphe;->$nom_courbe;->$ordonnée;->$value;->$info_courbe)
SGR_Generate_Pie permet de générer des camemberts et des donuts
Paramètres
Paramètres | Type | N° du paramètre | Description | |
Nom des paramètres du graphe | Texte | ==> | 1 | Pointeur vers un tableau texte qui contient le nom des paramètres, ce tableau doit avoir la même taille que le tableau des valeurs de paramètres du graphe Les valeurs possible de paramètre du graphe sont les suivantes : Paramètres généraux du graphe
Paramètres du titre
Paramètres des valeurs
Paramètres de la légende
|
Valeurs des paramètres du graphe | Texte | ==> | 2 | Pointeur vers un tableau texte des valeurs de paramètres du graphe |
Légendes | Pointeur | ==>
| 3 | Pointeur vers un tableau texte des noms des parties de camembert |
Valeurs | Pointeur | ==>
| 4 | Pointeur vers un tableau Réel des valeurs des parties de camembert |
Couleurs | Pointeur | ==>
| 5 | Pointeur vers un tableau texte des couleurs des parties de camembert |
Paramètres des parts de camembert | Pointeur | ==>
| 6 | Pointeur vers un tableau texte des paramètres des parties de camembert Ce paramètre existe depuis la version 1.2 et est optionnel, il permet de définir les paramètres spécifiques d’une partie de camembert Exemple : « range of extraction=100&ShowTheValue=no » va décaler la partie de camembert vers l’extérieur de 100px et ne va pas afficher la valeur sur cette partie même si l’affichage général est demandé. |
Résultat | Image | Image incluant le code SVG |
Description

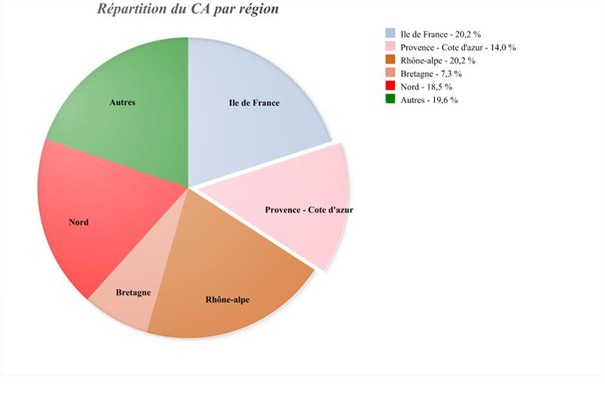

Depuis la version 1.2 du composant vous pouvez détacher des parties du graphe et faire une extrusion centrale pour obtenir un graphe « Donut » Ce graphique sera encore amélioré dans la prochaine version. La prochaine version vous permettra, entre autre, de donner de la perspective et de l’épaisseur au graphe.
Exemple de code
Pour obtenir ce graphe il vous faudra utiliser le code ci-dessous
// Nom utilisateur (OS) : Paul Kuhn - BlueCompany
// ----------------------------------------------------
// Méthode : Exemple_Camembert
// Définition des paramètres de dessin génériques du graphe
TABLEAU TEXTE($DataGrapheName;0)
TABLEAU TEXTE($DataGraphe;0)
AJOUTER A TABLEAU($DataGrapheName;"Title")
AJOUTER A TABLEAU($DataGraphe;"Répartition du CA par région") // 1 - titre du graphe
AJOUTER A TABLEAU($DataGrapheName;"GraphBGColor")
AJOUTER A TABLEAU($DataGraphe;"White") // 2 - couleur du fond
AJOUTER A TABLEAU($DataGrapheName;"GraphFont")
AJOUTER A TABLEAU($DataGraphe;"times") // 3 - Police du graphe
AJOUTER A TABLEAU($DataGrapheName;"ShowLegend") // Echelles des valeurs
AJOUTER A TABLEAU($DataGraphe;"true") // vrai/faux ou true/false
AJOUTER A TABLEAU($DataGrapheName;"TitleAlignement") // Titre du graphe (ne s'affiche pas si vide)
AJOUTER A TABLEAU($DataGraphe;Chaine(Centré))
AJOUTER A TABLEAU($DataGrapheName;"ShowValue") // affichage des titres sur les valeur de camembert
AJOUTER A TABLEAU($DataGraphe;"Name")
TABLEAU TEXTE(Legende;6)
Legende{1}:="Ile de France"
Legende{2}:="Provence - Cote d'azur"
Legende{3}:="Rhône-alpe"
Legende{4}:="Bretagne"
Legende{5}:="Nord"
Legende{6}:="Autres"
TABLEAU REEL(ValueC;6)
Boucle ($i;1;6)
ValueC{$i}:=(Hasard%(101))
Fin de boucle
TABLEAU TEXTE(couleur;6)
couleur{1}:="lightsteelblue"
couleur{2}:="pink"
couleur{3}:="chocolate"
couleur{4}:="darksalmon"
couleur{5}:="red"
couleur{6}:="green"
TABLEAU TEXTE($PartsParameters;6)
PartsParameters{2}:="range of extraction=50"
TheGraphe:=SGR_Generate_Pie (->$DataGrapheName;->$DataGraphe;->Legende;->ValueC;->couleur;->$PartsParameters)

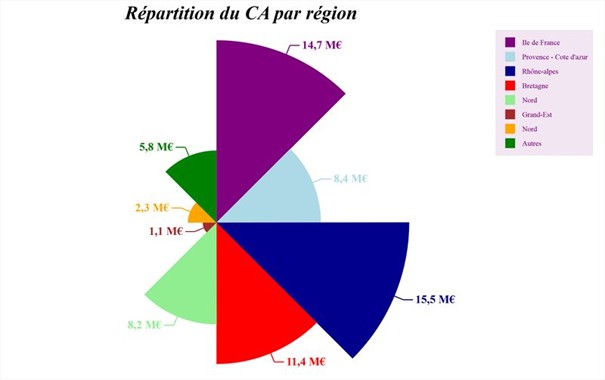

SGR_Generate_ProportionalPie permet de générer des camemberts dont les parties occupent le même angle mais pas le même rayon
Paramètres
Paramètres | Type | N° du paramètre | Description | |
Nom des paramètres du graphe | Texte | ==> | 1 | Pointeur vers un tableau texte qui contient le nom des paramètres, ce tableau doit avoir la même taille que le tableau des valeurs de paramètres du graphe Les valeurs possible de paramètre du graphe sont les suivantes : Paramètres généraux du graphe
Paramètres du titre
Paramètres des valeurs
Paramètres de la légende
|
Valeurs des paramètres du graphe | Texte | ==> | 2 | Pointeur vers un tableau texte des valeurs de paramètres du graphe |
Légendes | Pointeur | ==>
| 3 | Pointeur vers un tableau texte des noms des parties de camembert |
Valeurs | Pointeur | ==>
| 4 | Pointeur vers un tableau Réel des valeurs des parties de camembert |
Couleurs | Pointeur | ==>
| 5 | Pointeur vers un tableau texte des couleurs des parties de camembert |
Résultat | Image | Image incluant le code SVG |
Description
Exemple de code
Pour obtenir ce graphe il vous faudra utiliser le code ci-dessous
// Nom utilisateur (OS) : Paul Kuhn - BlueCompany
// ----------------------------------------------------
// Méthode : Exemple_CamembertProportionnel
// Définition des paramètres de dessin génériques du graphe
TABLEAU TEXTE($DataGrapheName;0)
TABLEAU TEXTE($DataGraphe;0)
AJOUTER A TABLEAU($DataGrapheName;"Title")
AJOUTER A TABLEAU($DataGraphe;"Répartition du CA par région") // 1 - titre du graphe
AJOUTER A TABLEAU($DataGrapheName;"GraphBGColor")
AJOUTER A TABLEAU($DataGraphe;"White") // 6 - Couleur du fond
AJOUTER A TABLEAU($DataGrapheName;"GraphFont")
AJOUTER A TABLEAU($DataGraphe;"times") // 3 - Police du graphe
AJOUTER A TABLEAU($DataGrapheName;"ValueFormat")
AJOUTER A TABLEAU($DataGraphe;"### ##0.0 M€") // 3 - Police du graphe
AJOUTER A TABLEAU($DataGrapheName;"ShowLegend")
AJOUTER A TABLEAU($DataGraphe;"true") // vrai/faux ou true/false
AJOUTER A TABLEAU($DataGrapheName;"TitleAlignement") // Titre du graphe (ne s'affiche pas si vide)
AJOUTER A TABLEAU($DataGraphe;Chaine(Aligné au centre))
AJOUTER A TABLEAU($DataGrapheName;"LegendFontColor")
AJOUTER A TABLEAU($DataGraphe;"purple")
AJOUTER A TABLEAU($DataGrapheName;"LegendBGcolor")
AJOUTER A TABLEAU($DataGraphe;"purple:10")
AJOUTER A TABLEAU($DataGrapheName;"TitleFontSize")
AJOUTER A TABLEAU($DataGraphe;Chaine(80))
AJOUTER A TABLEAU($DataGrapheName;"ValueFontStyle")
AJOUTER A TABLEAU($DataGraphe;Chaine(Gras))
AJOUTER A TABLEAU($DataGrapheName;"ValueFont")
AJOUTER A TABLEAU($DataGraphe;"BRAZIL")
AJOUTER A TABLEAU($DataGrapheName;"ValueFontSize")
AJOUTER A TABLEAU($DataGraphe;Chaine(ValueFontSize))
AJOUTER A TABLEAU($DataGrapheName;"LegendFontSize")
AJOUTER A TABLEAU($DataGraphe;Chaine(48))
AJOUTER A TABLEAU($DataGrapheName;"ShowValue") // affichage des titres sur les valeur de camembert
AJOUTER A TABLEAU($DataGraphe;"Value")
TABLEAU TEXTE(Legende;8)
Legende{1}:="Ile de France"
Legende{2}:="Provence - Cote d'azur"
Legende{3}:="Rhône-alpes"
Legende{4}:="Bretagne"
Legende{5}:="Nord"
Legende{6}:="Grand-Est"
Legende{7}:="Nord"
Legende{8}:="Autres"
TABLEAU REEL(ValueC;8)
ValueC{1}:=14,7
ValueC{2}:=8,4
ValueC{3}:=15,5
ValueC{4}:=11,4
ValueC{5}:=8,2
ValueC{6}:=1,1
ValueC{7}:=2,3
ValueC{8}:=5,8
TABLEAU TEXTE(couleur;8)
couleur{1}:="Purple"
couleur{2}:="Lightblue"
couleur{3}:="darkblue"
couleur{4}:="Red"
couleur{5}:="Lightgreen"
couleur{6}:="brown"
couleur{7}:="Orange"
couleur{8}:="green"
TheGraphe:=SGR_Generate_ProportionalPie (->$DataGrapheName;->$DataGraphe;->Legende;->ValueC;->couleur)
SGR_Generate_PolarGraph permet de générer des graphes polaires
Paramètres
Paramètres | Type | N° du paramètre | Description | |
Nom des paramètre du graphe | Pointeur | ==>
| 1 | Pointeur vers un tableau texte qui contient le nom des paramètres, ce tableau doit avoir la même taille que le tableau des valeurs de paramètres du graphe Les valeurs possible de paramètre du graphe sont les suivantes : Paramètres généraux du graphe
Paramètres du titre
Paramètres de la légende
|
valeurs des paramètre du graphe | Pointeur | ==> | 2 | Pointeur vers un tableau texte valeurs des paramètres du graphe |
Données des série | Pointeur | ==> | 3 | Pointeur vers un tableau texte des paramètres de série
|
DataSerie | Pointeur | ==>
| 4 | Pointeur vers un tableau texte à 2 dimensions des paramètres des séries |
Distances | Pointeur | ==>
| 5 | Pointeur vers un tableau réel des distances par rapport au centre |
angles | Pointeur | ==>
| 6 | Pointeur vers un tableau réel des angles en degrés |
Résultat | Image | Image incluant le code SVG |
Description
Vous pouvez changer les symboles, les couleurs pour chaque série.
Vous pouvez afficher des graduations en degrés, radians ou grades ou demander une rose des vents.
Exemple de code
// Nom utilisateur (OS) : Paul Kuhn - BlueCompany
// ----------------------------------------------------
// Méthode : Exemple_DiagrammePolaire
// Description
//
//
// Paramètres
// ----------------------------------------------------
// Définition des paramètre de dessin génériques du graphe
TABLEAU TEXTE($DataGrapheName;0)
TABLEAU TEXTE($DataGraphe;0)
AJOUTER A TABLEAU($DataGrapheName;"Title")
AJOUTER A TABLEAU($DataGraphe;"Répartition des ressources autour de chez vous") // 1 - titre du graphe
AJOUTER A TABLEAU($DataGrapheName;"TitleAlignement")
AJOUTER A TABLEAU($DataGraphe;Chaine(Centré)) // 4 - Alignement du Titre du graphe
AJOUTER A TABLEAU($DataGrapheName;"FontSize")
AJOUTER A TABLEAU($DataGraphe;"30") // 2 - taille du libellé
AJOUTER A TABLEAU($DataGrapheName;"GraphBGColor")
AJOUTER A TABLEAU($DataGraphe;"Lightgrey") // 3 - couleur du fond
AJOUTER A TABLEAU($DataGrapheName;"ShowLegend")
AJOUTER A TABLEAU($DataGraphe;"oui") // 4 - Echelle
AJOUTER A TABLEAU($DataGrapheName;"ShowAxis")
AJOUTER A TABLEAU($DataGraphe;"oui") // 5 - Affichage des axes
AJOUTER A TABLEAU($DataGrapheName;"PerimeterGraduation")
AJOUTER A TABLEAU($DataGraphe;"oui") // 6 - Affichage des graduations périmétriques
AJOUTER A TABLEAU($DataGrapheName;"PerimeterColor")
AJOUTER A TABLEAU($DataGraphe;"Blue") // 7 - couleur du périmetre du cercle
AJOUTER A TABLEAU($DataGrapheName;"CircleBGColor")
AJOUTER A TABLEAU($DataGraphe;"blue:10") // 8 - couleur du fond du cercle
AJOUTER A TABLEAU($DataGrapheName;"ConcentricCirclesColor")
AJOUTER A TABLEAU($DataGraphe;"purple:5") // 9 - couleur des cercles concentriques d'échelle
AJOUTER A TABLEAU($DataGrapheName;"CircleBGColor")
Si (gradRad=1)
AJOUTER A TABLEAU($DataGraphe;"oui") // 10 - graduation radiale de 10 en 10
Sinon
AJOUTER A TABLEAU($DataGraphe;"non") // 10 - graduation radiale de 10 en 10
Fin de si
AJOUTER A TABLEAU($DataGrapheName;"ScaleUnit")
Au cas ou
: (naturegrad=1)
AJOUTER A TABLEAU($DataGraphe;"degré") // 11 - graduation radiale de 10 en 10 en degré
: (naturegrad=2)
AJOUTER A TABLEAU($DataGraphe;"radian") // 11 - graduation radiale de 10 en 10 en radian
: (naturegrad=3)
AJOUTER A TABLEAU($DataGraphe;"grade") // 11 - graduation radiale de 10 en 10 en grade
: (naturegrad=4)
AJOUTER A TABLEAU($DataGraphe;"rose des vents") // 11 - graduation radiale en rose des vents
Sinon
AJOUTER A TABLEAU($DataGraphe;"degré") // 11 - graduation radiale de 10 en 10 en degré
Fin de cas
AJOUTER A TABLEAU($DataGrapheName;"GraphFont")
AJOUTER A TABLEAU($DataGraphe;"times") // 12 - Police du graphe
TABLEAU TEXTE(DataSerie;3;3)
DataSerie{1}{1}:="Cinema"
DataSerie{1}{2}:="Purple"
DataSerie{1}{3}:="rond" // marque : carré/rond/triangle
DataSerie{2}{1}:="Station essence"
DataSerie{2}{2}:="blue"
DataSerie{2}{3}:="triangle" // marque : carré/rond/triangle
DataSerie{3}{1}:="Services de secours"
DataSerie{3}{2}:="red"
DataSerie{3}{3}:="étoile" // marque : carré/rond/triangle
// définition du tableau à 2 dimensions des distances
TABLEAU REEL(Distance;0;0)
TABLEAU REEL(Distance;3;5)
Distance{1}{1}:=5
Distance{1}{2}:=30
Distance{1}{3}:=70
Distance{2}{1}:=20
Distance{2}{2}:=47
Distance{2}{3}:=20
Distance{2}{4}:=40
Distance{2}{5}:=60
Distance{3}{1}:=40
Distance{3}{2}:=65
// définition du tableau à 2 dimensions des angles
TABLEAU REEL(angles;0;0)
TABLEAU REEL(angles;3;5)
angles{1}{1}:=405
angles{1}{2}:=220
angles{1}{3}:=330
angles{2}{1}:=290
angles{2}{2}:=30
angles{2}{3}:=150
angles{2}{4}:=65
angles{2}{5}:=180
angles{3}{1}:=335
angles{3}{2}:=60
TheGraphe:=SGR_Generate_PolarGraph (->$DataGrapheName;->$DataGraphe;->DataSerie;->Distance;->angles)

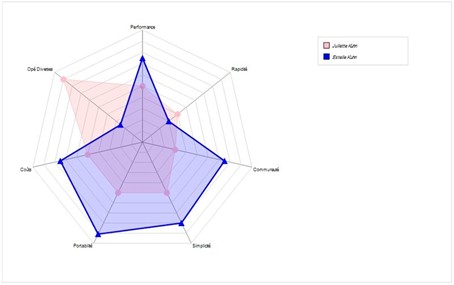

SGR_Generate_Kiviat permet de générer des graphes de Kiviat ou graphes en étoile
Paramètres
Paramètres | Type | N° du paramètre | Description | |
DataGrapheName | Pointeur | ==> | 1 | Pointeur vers un tableau texte qui contient le nom des paramètres, ce tableau doit avoir la même taille que le tableau des valeurs de paramètres du graphe Les valeurs possible de paramètre du graphe sont les suivantes : Paramètres généraux du graphe
Paramètres du titre
Paramètres de la légende
|
DataGrapheValue | Pointeur | ==> | 2 | Pointeur vers un tableau texte des valeurs de paramètre du graphe |
axes | Pointeur | ==>
| 3 | Pointeur vers un tableau texte des noms des axes (minimum 3) |
DataSerie | Pointeur | ==>
| 4 | Pointeur vers un tableau texte à 2 dimensions des paramètres des séries |
Value | Pointeur | ==>
| 5 | Pointeur vers un tableau réel des valeurs entre 0 et 100
|
Résultat | Image | Image incluant le code SVG |
Description
Exemple de code
Pour obtenir ce graphe il vous faudra utiliser le code ci-dessous
// Nom utilisateur (OS) : Paul Kuhn - BlueCompany
// ----------------------------------------------------
// Méthode : Exemple_Kiviat
// Définition des paramètre de dessin génériques du graphe
TABLEAU TEXTE($DataGraphe;0)
TABLEAU TEXTE($DataGrapheName;0)
AJOUTER A TABLEAU($DataGrapheName;"Title")
AJOUTER A TABLEAU($DataGraphe;"Exemple de graphe en étoile")
AJOUTER A TABLEAU($DataGrapheName;"TitleAlignement")
AJOUTER A TABLEAU($DataGraphe;Chaine(Centré))
AJOUTER A TABLEAU($DataGrapheName;"GraphBGColor")
AJOUTER A TABLEAU($DataGraphe;"White")
AJOUTER A TABLEAU($DataGrapheName;"ShowScale")
AJOUTER A TABLEAU($DataGraphe;"oui") // 4 - Echelle
AJOUTER A TABLEAU($DataGrapheName;"GraphFont")
AJOUTER A TABLEAU($DataGraphe;"times") // 5 - Police du graphe
// Définition des axes d'analyse
TABLEAU TEXTE(axes;0)
AJOUTER A TABLEAU(axes;"Performance")
AJOUTER A TABLEAU(axes;"Rapidité")
AJOUTER A TABLEAU(axes;"Communauté")
AJOUTER A TABLEAU(axes;"Simplicité")
AJOUTER A TABLEAU(axes;"Portabilité")
AJOUTER A TABLEAU(axes;"Coûts")
AJOUTER A TABLEAU(axes;"Opé Diverses")
// Définition du tableau a 2 dimensions des paramètre de dessin des séries
TABLEAU TEXTE(DataSerie;2;5)
DataSerie{1}{1}:="Juliette Kuhn"
DataSerie{1}{2}:="Pink"
DataSerie{1}{3}:="red:10" // remplissage
DataSerie{1}{4}:="3"
DataSerie{1}{5}:="losange"
DataSerie{2}{1}:="Estelle Kuhn"
DataSerie{2}{2}:="blue"
DataSerie{2}{3}:="blue:20"
DataSerie{2}{4}:="10"
DataSerie{2}{5}:="triangle"
// définition du tableau à 2 dimensions des valeurs à tracer
TABLEAU REEL(Value;2;7)
// Donnée de la série 1 : Juliette Kuhn
Value{1}{1}:=50
Value{1}{2}:=40
Value{1}{3}:=30
Value{1}{4}:=50
Value{1}{5}:=50
Value{1}{6}:=50
Value{1}{7}:=90
// Donnée de la série 2 : Estelle Kuhn
Value{2}{1}:=75
Value{2}{2}:=30
Value{2}{3}:=75
Value{2}{4}:=80
Value{2}{5}:=91
Value{2}{6}:=75
Value{2}{7}:=25
// appel de la commande générant le graphe
TheGraphe:=SGR_Generate_Kiviat (->$DataGrapheName;->$DataGraphe;->axes;->DataSerie;->Value)
SGR_Generate_Pyramid permet de générer des pyramides telles des pyramides des âges
Paramètres
Paramètres | Type | N° du paramètre | Description | |
Paramètres du graphe | Pointeur | ==> | 1 | Pointeur vers un tableau texte qui contient le nom des paramètres, ce tableau doit avoir la même taille que le tableau des valeurs de paramètres du graphe Les valeurs possible de paramètre du graphe sont les suivantes : Paramètres généraux du graphe
Paramètres du titre
|
Valeurs des paramètres du graphe | pointeur | ==>
| 2 | Pointeur vers le tableau des valeurs des paramètres ce tableau doit être de même taille que le précédent |
info_pyramideG | Pointeur | ==>
| 3 | Pointeur vers un tableau texte des paramètres de la partie gauche de la pyramide
|
info_pyramideD | Pointeur | ==>
| 4 | Pointeur vers un tableau texte des paramètres de la partie droite de la pyramide
|
ValueG | Pointeur | ==>
| 5 | Pointeur vers un tableau réel des valeurs de la partie gauche de la pyramide |
ValueD | Pointeur | ==>
| 6 | Pointeur vers un tableau réel des valeurs de la partie droite de la pyramide Ce tableau doit avoir la même taille que le tableau pointé par ValueG |
ValueD | Pointeur | ==>
| 7 | Pointeur vers un texte, ce paramètre est optionnel et permet de récupérer le code SVG du graphe |
Résultat | Image | Image incluant le code SVG |
Description
Exemple de code

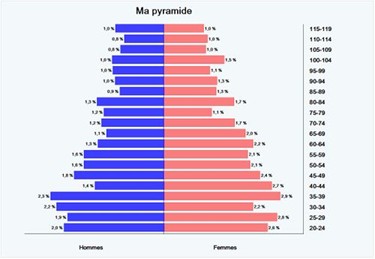

Pour obtenir ce graphe il vous faudra utiliser le code ci-dessous
// Nom utilisateur (OS) : Paul Kuhn - BlueCompany
// Date et heure : 18/04/13, 20:51:51
// ----------------------------------------------------
// Méthode : Exemple_Pyramide
// Description
//
//
// Paramètres
// ----------------------------------------------------
TABLEAU TEXTE($DataGraphe;15)
$DataGraphe{1}:="Ma pyramide" // Titre du graphe (ne s'affiche pas si vide)
$DataGraphe{2}:="lightblue:15" // Couleur du fond
$DataGraphe{3}:="Droite" // Position de l'échelle verticale (Droite, gauche ou centre ou vide pour aucune légende)
$DataGraphe{4}:="20" // première valeur a tracer
$DataGraphe{5}:="" // valeur maxi a tracer
$DataGraphe{6}:="5" // nombre de valeur a regrouper
$DataGraphe{7}:="Vertical" // position de l'axe médian
$DataGraphe{8}:="non" // Contour des barres
$DataGraphe{9}:="non" // Reflet sur les barres
$DataGraphe{10}:="%" // Affichage du legende au bout des barres ("%" ou Valeur)
$DataGraphe{11}:="20" //espace entre les barres
$DataGraphe{12}:="non" // Echelles des valeurs
$DataGraphe{13}:="(en milliers)" // unité
$DataGraphe{14}:="OutSide"
$DataGraphe{15}:="Times"
TABLEAU TEXTE($info_pyramideG;5) // données de la partie de gauche
$info_pyramideG{1}:="Hommes" // Légende
$info_pyramideG{2}:="blue" // couleur
$info_pyramideG{3}:="75" // Opacité
$info_pyramideG{4}:="oui" // Affichage des valeurs
TABLEAU TEXTE($info_pyramideD;4) // données de la partie de droite
$info_pyramideD{1}:="Femmes" //Légende
$info_pyramideD{2}:="red" // couleur
$info_pyramideD{3}:="50" // Opacité
$info_pyramideD{4}:="oui" // Affichage des valeurs
TABLEAU REEL($ValueG;119)
TABLEAU REEL($ValueD;119)
Boucle ($i;1;Taille tableau($ValueG))
$ValueG{$i}:=(Hasard%(1000))+((120-$i)*10)
$ValueD{$i}:=(Hasard%(1100))+((120-$i)*11)
Fin de boucle
TheGraphe:=SGR_Generate_Pyramid (->$DataGraphe;->$info_pyramideG;->$info_pyramideD;->$ValueG;->$ValueD)
SGR_GenerateTimeLine permet de générer des gantt (timeline)
Paramètres
Paramètres | Type | N° du paramètre | Description | |
Paramètres du graphe | Pointeur | ==> | 1 | Pointeur vers un tableau texte qui contient le nom des paramètres, ce tableau doit avoir la même taille que le tableau des valeurs de paramètres du graphe Les valeurs possible de paramètre du graphe sont les suivantes : Paramètres généraux du graphe
Paramètres des dates
Paramètres des heures
Paramètres des labels
|
Valeurs des paramètres du graphe | pointeur | ==>
| 2 | Pointeur vers le tableau texte des valeurs des paramètres ce tableau doit être de même taille que le précédent |
Nom des sections | Pointeur | ==>
| 3 | Pointeur vers un tableau texte des nom de sections. Les sections sont des regroupements de taches. |
ID des sections | Pointeur | ==>
| 4 | Pointeur vers un tableau texte des ID de section |
Aspect des section | Pointeur | ==>
| 5 | Pointeur vers un tableau texte. Vous pouvez par exemple passer dans ce texte : »Height=50&BGcolor=burlywood&fontsize=24&FontColor=red&comment=200 m2″
|
Nom des taches | Pointeur | ==>
| 6 | Pointeur vers un tableau texte |
ID des taches | Pointeur | ==>
| 7 | Pointeur vers un tableau texte |
ID des sections des taches | Pointeur | ==>
| 8 | Pointeur vers un tableau texte |
Aspect des taches | Pointeur | ==>
| 9 | Pointeur vers un tableau texte
|
Taches des événements | Pointeur | ==>
| 10 | Pointeur vers un tableau texte |
Nom des événements | Pointeur | ==>
| 11 | Pointeur vers un tableau texte |
ID des événements | Pointeur | ==>
| 12 | Pointeur vers un tableau texte |
Date des événements | Pointeur | ==>
| 13 | Pointeur vers un tableau texte |
Heure des événements | Pointeur | ==>
| 14 | Pointeur vers un tableau texte |
Durée des événements | Pointeur | ==>
| 15 | Pointeur vers un tableau texte |
Avancement des événements | Pointeur | ==>
| 16 | Pointeur vers un tableau texte |
Apparence des événements | Pointeur | ==> | 17 | Pointeur vers un tableau texte
|
Résultat | Image | 18 | Image incluant le code SVG |
Description
Exemple de code
BIENTOT DISPONIBLE
SGR_DrawMap permet de mettre des cartes ou d'autres dessin en couleurs
Paramètres
Paramètres | Type | N° du paramètre | Description | |
Paramètres du graphe | Pointeur | ==> | 1 | Pointeur vers un tableau texte qui contient le nom des paramètres, ce tableau doit avoir la même taille que le tableau des valeurs de paramètres du graphe Les valeurs possible de paramètre du graphe sont les suivantes : Paramètres généraux du graphe
Paramètres du titre
|
Valeurs des paramètres du graphe | pointeur | ==>
| 2 | Pointeur vers le tableau des valeurs des paramètres ce tableau doit être de même taille que le précédent |
Valeurs limites | Pointeur | ==>
| 3 | Valeurs limites des paliers de valeurs |
Couleurs | Pointeur | ==>
| 4 | Couleurs à appliquer à la représentation, vous devez définir une couleur de plus que vous n’avez indiqué de valeurs limites |
ZoneID | Pointeur | ==>
| 5 | Tableau des ID des zones à mettre en couleur |
Value | Pointeur | ==>
| 6 | Valeurs correspondant à chaque ID pour calculer la couleur en fonction des valeurs limites |
Value | Pointeur | ==>
| 7 | Pointeur vers un tableau texte des légendes des paliers. Ce tableau doit être rempli comme le tableau des couleurs (la valeur « zéro » du tableau est utilisée. Ce paramètre est optionnel |
Résultat | Image | 8 | Image incluant le code SVG |
Description
Cette commande permet de coloriser un fond de carte en fonction de valeurs et de gradients de couleurs.
Les zones sont répertoriées par leurs ID et manipulées à partir de ceux-ci.
Exemple de code
// User (OS) : Paul Kuhn - BlueCompany
// Date : 08/11/13, 10:42:04
// ----------------------------------------------------
// Method : Exemple_carte1
// Description
//
//
// Parameters
// ----------------------------------------------------
TABLEAU TEXTE($DataGrapheName;0)
TABLEAU TEXTE($DataGraphe;0)
AJOUTER A TABLEAU($DataGrapheName;"Title")
AJOUTER A TABLEAU($DataGraphe;"Répartition géographique des ventes") // 1 - Titre du graphe
AJOUTER A TABLEAU($DataGrapheName;"SVGFile")
AJOUTER A TABLEAU($DataGraphe;"Fond_de_carte_France"+Séparateur dossier+"departements.svg")
AJOUTER A TABLEAU($DataGrapheName;"GraphFont")
AJOUTER A TABLEAU($DataGraphe;"Arial") // Police des légendes et des échelles
AJOUTER A TABLEAU($DataGrapheName;"GraphBGColor")
AJOUTER A TABLEAU($DataGraphe;"LightBlue:30") // Couleur du fond
AJOUTER A TABLEAU($DataGrapheName;"ShowLegend")
AJOUTER A TABLEAU($DataGraphe;"Oui") // Affichage de la légende
AJOUTER A TABLEAU($DataGrapheName;"LegendLanguage")
AJOUTER A TABLEAU($DataGraphe;"English") // Affichage de la légende
TABLEAU REEL($valeur_limite;3)
$valeur_limite{1}:=30
$valeur_limite{2}:=60
$valeur_limite{3}:=90
TABLEAU TEXTE($couleur;3)
$couleur{0}:="aquamarine"
$couleur{1}:="deepskyblue"
$couleur{2}:="dodgerblue"
$couleur{3}:="midnightblue"
TABLEAU REEL($Value;95)
TABLEAU TEXTE($ZoneID;95)
Boucle ($i;1;95)
$ZoneID{$i}:=Chaine($i;"00")
$Value{$i}:=(Hasard%(101))
Fin de boucle
$ZoneID{20}:="2A"
INSERER DANS TABLEAU($ZoneID;21;1)
$ZoneID{21}:="2B"
INSERER DANS TABLEAU($Value;21;1)
$Value{21}:=$Value{20}
TheGraphe:=SGR_DrawMap (->$DataGrapheName;->$DataGraphe;->$valeur_limite;->$couleur;->$ZoneID;->$Value)
SGR_Generate_TableFromArray permet de mettre en page des tableaux
Paramètres
Paramètres | Type | N° du paramètre | Description | |
Nom des paramètres du graphe | Pointeur | ==>
| 1 | Pointeur vers un tableau texte qui contient le nom des paramètres, ce tableau doit avoir la même taille que le tableau des valeurs de paramètres du graphe Les valeurs possible de paramètre du graphe sont les suivantes : Paramètres du titre
|
Valeurs des paramètres du graphe | pointeur | ==>
| 2 | Pointeur vers le tableau des valeurs des paramètres ce tableau doit être de même taille que le précédent |
Titre des lignes | pointeur | ==>
| 3 | Pointeur vers le tableau (texte) |
Hauteur des lignes | pointeur | ==>
| 4 | Pointeur vers le tableau (Entier long) |
Titre des colonnes | pointeur | ==>
| 5 | Pointeur vers le tableau (texte) |
Largeur des colonnes | pointeur | ==>
| 6 | Pointeur vers le tableau (Entier long) |
Valeurs | pointeur | ==>
| 7 | Pointeur vers le tableau (Texte 2 dimensions) |
Images | pointeur | ==>
| 8 | Pointeur vers le tableau (Image 2 dimensions) L’insertion des images tient compte du paramètre « align » du tableau de mise en forme. Elle tient aussi compte du contenu éventuelle de la cellule |
Mise en forme des cellules | pointeur | ==> | 9 | Pointeur vers le tableau (Texte 2 dimensions) Ce texte est composé comme une requête REST (ex: « background=mediumvioletred&align=center&fontcolor=white&Fontsize=14&Style=3 ») Vous pouvez mettre ou omettre les guillemets autour du nom des attributs ou des valeurs
Les éléments 0 des tableaux sont utilisés pour la mise en page des entêtes de colonnes et titre de lignes
Vous pouvez utiliser les éléments suivants :
|
Tableau mis en forme | Image | Retour | Image du tableau mis en forme incluant le code SVG |
Description
Cette commande permet d’obtenir l’image d’un tableau mis en page.
Exemple de code

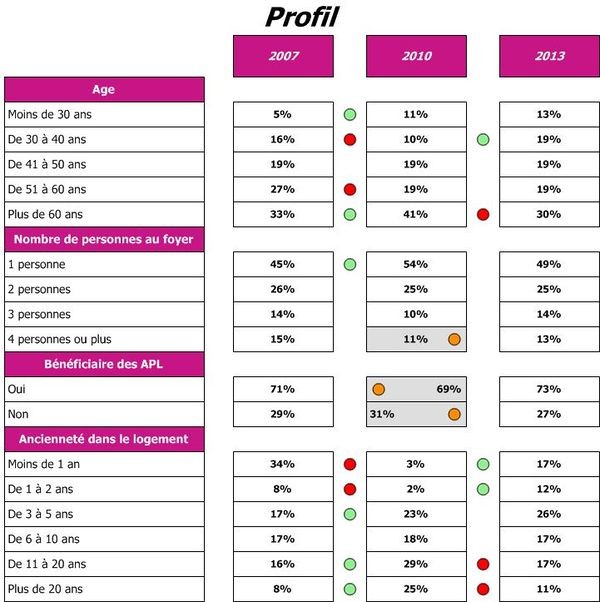

Pour obtenir ce tableau mis en page il vous faudra utiliser le code ci-dessous
// Nom utilisateur (OS) : Paul Kuhn - BlueCompany
// Date et heure : 23/12/13, 21:41:15
// ----------------------------------------------------
// Méthode : Exemple_Array1
C_IMAGE($rondVert)
$svgRef:=SVG_New
$objectRef:=SVG_New_circle ($svgRef;10;10;7;"Black";"Lightgreen";1)
$rondVert:=SVG_Export_to_picture ($svgRef)
SVG_CLEAR ($svgRef)
C_IMAGE($rondrouge)
$svgRef:=SVG_New
$objectRef:=SVG_New_circle ($svgRef;10;10;7;"Black";"red";1)
$rondrouge:=SVG_Export_to_picture ($svgRef)
SVG_CLEAR ($svgRef)
C_IMAGE($rondorange)
$svgRef:=SVG_New
$objectRef:=SVG_New_circle ($svgRef;10;10;7;"Black";"darkorange";1)
$rondorange:=SVG_Export_to_picture ($svgRef)
SVG_CLEAR ($svgRef)
TABLEAU TEXTE($DataGrapheName;0)
TABLEAU TEXTE($DataGraphe;0)
AJOUTER A TABLEAU($DataGrapheName;"Title")
AJOUTER A TABLEAU($DataGraphe;"Profil") // Titre du graphe
AJOUTER A TABLEAU($DataGrapheName;"GraphBGColor")
AJOUTER A TABLEAU($DataGraphe;"White") // Couleur du fond
AJOUTER A TABLEAU($DataGrapheName;"GraphBorderColor")
AJOUTER A TABLEAU($DataGraphe;"White") //Cadre au tour du graph
AJOUTER A TABLEAU($DataGrapheName;"GraphFont")
AJOUTER A TABLEAU($DataGraphe;"Tahoma") // Police de base du tableau
AJOUTER A TABLEAU($DataGrapheName;"TitleAlignement")
AJOUTER A TABLEAU($DataGraphe;Chaine(Centré)) // Alignement du Titre du graphe
AJOUTER A TABLEAU($DataGrapheName;"TitleFontSize")
AJOUTER A TABLEAU($DataGraphe;"32") // Alignement du Titre du graphe
TABLEAU TEXTE($LayoutArray;6;21)
Si (Vrai) // Titres de lignes
TABLEAU TEXTE($LineTitle;0)
TABLEAU REEL($LineHeight;0)
$LineHeight{0}:=50
AJOUTER A TABLEAU($LineTitle;"Age")
AJOUTER A TABLEAU($LineHeight;30)
$LayoutArray{0}{1}:="background=mediumvioletred&align=center&fontcolor=white&Fontsize=14&Style=1"
AJOUTER A TABLEAU($LineTitle;"Moins de 30 ans")
AJOUTER A TABLEAU($LineHeight;30)
AJOUTER A TABLEAU($LineTitle;"De 30 à 40 ans")
AJOUTER A TABLEAU($LineHeight;30)
AJOUTER A TABLEAU($LineTitle;"De 41 à 50 ans")
AJOUTER A TABLEAU($LineHeight;30)
AJOUTER A TABLEAU($LineTitle;"De 51 à 60 ans")
AJOUTER A TABLEAU($LineHeight;30)
AJOUTER A TABLEAU($LineTitle;"Plus de 60 ans")
AJOUTER A TABLEAU($LineHeight;30)
AJOUTER A TABLEAU($LineTitle;"Nombre de personnes au foyer")
AJOUTER A TABLEAU($LineHeight;30)
$LayoutArray{0}{7}:="background=mediumvioletred&align=center&fontcolor=white&Fontsize=14&Style=1"
AJOUTER A TABLEAU($LineTitle;"1 personne")
AJOUTER A TABLEAU($LineHeight;30)
AJOUTER A TABLEAU($LineTitle;"2 personnes")
AJOUTER A TABLEAU($LineHeight;30)
AJOUTER A TABLEAU($LineTitle;"3 personnes")
AJOUTER A TABLEAU($LineHeight;30)
AJOUTER A TABLEAU($LineTitle;"4 personnes ou plus")
AJOUTER A TABLEAU($LineHeight;30)
AJOUTER A TABLEAU($LineTitle;"Bénéficiaire des APL")
AJOUTER A TABLEAU($LineHeight;30)
$LayoutArray{0}{12}:="background=mediumvioletred&align=center&fontcolor=white&Fontsize=14&Style=1"
AJOUTER A TABLEAU($LineTitle;"Oui")
AJOUTER A TABLEAU($LineHeight;30)
AJOUTER A TABLEAU($LineTitle;"Non")
AJOUTER A TABLEAU($LineHeight;30)
AJOUTER A TABLEAU($LineTitle;"Ancienneté dans le logement")
AJOUTER A TABLEAU($LineHeight;30)
$LayoutArray{0}{15}:="background=mediumvioletred&align=center&fontcolor=white&Fontsize=14&Style=1"
AJOUTER A TABLEAU($LineTitle;"Moins de 1 an")
AJOUTER A TABLEAU($LineHeight;30)
AJOUTER A TABLEAU($LineTitle;"De 1 à 2 ans")
AJOUTER A TABLEAU($LineHeight;30)
AJOUTER A TABLEAU($LineTitle;"De 3 à 5 ans")
AJOUTER A TABLEAU($LineHeight;30)
AJOUTER A TABLEAU($LineTitle;"De 6 à 10 ans")
AJOUTER A TABLEAU($LineHeight;30)
AJOUTER A TABLEAU($LineTitle;"De 11 à 20 ans")
AJOUTER A TABLEAU($LineHeight;30)
AJOUTER A TABLEAU($LineTitle;"Plus de 20 ans")
AJOUTER A TABLEAU($LineHeight;30)
Fin de si
Si (Vrai) // titres de colonnes
TABLEAU TEXTE($ColumnTitle;0)
TABLEAU REEL($ColumnWidth;0)
$ColumnWidth{0}:=250 // largeur colonne de titre de ligne
AJOUTER A TABLEAU($ColumnTitle;"")
AJOUTER A TABLEAU($ColumnWidth;30)
$LayoutArray{1}{0}:="border=0"
AJOUTER A TABLEAU($ColumnTitle;"2007")
AJOUTER A TABLEAU($ColumnWidth;120)
$LayoutArray{2}{0}:="background=mediumvioletred&align=center&fontcolor=white&Fontsize=14&Style=3"
AJOUTER A TABLEAU($ColumnTitle;"")
AJOUTER A TABLEAU($ColumnWidth;40)
$LayoutArray{3}{0}:="border=0"
AJOUTER A TABLEAU($ColumnTitle;"2010")
AJOUTER A TABLEAU($ColumnWidth;120)
$LayoutArray{4}{0}:="background=mediumvioletred&align=center&fontcolor=white&Fontsize=14&Style=3"
AJOUTER A TABLEAU($ColumnTitle;"")
AJOUTER A TABLEAU($ColumnWidth;40)
$LayoutArray{5}{0}:="border=0"
AJOUTER A TABLEAU($ColumnTitle;"2013")
AJOUTER A TABLEAU($ColumnWidth;120)
$LayoutArray{6}{0}:="background=mediumvioletred&align=center&fontcolor=white&Fontsize=14&Style=3"
Fin de si
Si (Vrai) // les valeurs
TABLEAU TEXTE($ValuesArray;6;21)
// Age
$ValuesArray{1}{1}:=""
$ValuesArray{2}{1}:=""
$ValuesArray{3}{1}:=""
$ValuesArray{4}{1}:=""
$ValuesArray{5}{1}:=""
$ValuesArray{6}{1}:=""
// Age -30
$ValuesArray{1}{2}:=""
$ValuesArray{2}{2}:="5%"
$ValuesArray{3}{2}:=""
$ValuesArray{4}{2}:="11%"
$ValuesArray{5}{2}:=""
$ValuesArray{6}{2}:="13%"
// Age 30-40
$ValuesArray{1}{3}:=""
$ValuesArray{2}{3}:="16%"
$ValuesArray{3}{3}:=""
$ValuesArray{4}{3}:="10%"
$ValuesArray{5}{3}:=""
$ValuesArray{6}{3}:="19%"
// Age 40-50
$ValuesArray{1}{4}:=""
$ValuesArray{2}{4}:="19%"
$ValuesArray{3}{4}:=""
$ValuesArray{4}{4}:="19%"
$ValuesArray{5}{4}:=""
$ValuesArray{6}{4}:="19%"
// Age 50-60
$ValuesArray{1}{5}:=""
$ValuesArray{2}{5}:="27%"
$ValuesArray{3}{5}:=""
$ValuesArray{4}{5}:="19%"
$ValuesArray{5}{5}:=""
$ValuesArray{6}{5}:="19%"
// Age 50-60
$ValuesArray{1}{6}:=""
$ValuesArray{2}{6}:="33%"
$ValuesArray{3}{6}:=""
$ValuesArray{4}{6}:="41%"
$ValuesArray{5}{6}:=""
$ValuesArray{6}{6}:="30%"
// 1p
$ValuesArray{2}{8}:="45%"
$ValuesArray{4}{8}:="54%"
$ValuesArray{6}{8}:="49%"
// 2p
$ValuesArray{2}{9}:="26%"
$ValuesArray{4}{9}:="25%"
$ValuesArray{6}{9}:="25%"
// 3p
$ValuesArray{2}{10}:="14%"
$ValuesArray{4}{10}:="10%"
$ValuesArray{6}{10}:="14%"
// 4p+
$ValuesArray{2}{11}:="15%"
$ValuesArray{4}{11}:="11%"
$ValuesArray{6}{11}:="13%"
// Oui
$ValuesArray{2}{13}:="71%"
$ValuesArray{4}{13}:="69%"
$ValuesArray{6}{13}:="73%"
// non
$ValuesArray{2}{14}:="29%"
$ValuesArray{4}{14}:="31%"
$ValuesArray{6}{14}:="27%"
// -1
$ValuesArray{2}{16}:="34%"
$ValuesArray{4}{16}:="3%"
$ValuesArray{6}{16}:="17%"
// 1-2
$ValuesArray{2}{17}:="8%"
$ValuesArray{4}{17}:="2%"
$ValuesArray{6}{17}:="12%"
// 3-5
$ValuesArray{2}{18}:="17%"
$ValuesArray{4}{18}:="23%"
$ValuesArray{6}{18}:="26%"
// 6-10
$ValuesArray{2}{19}:="17%"
$ValuesArray{4}{19}:="18%"
$ValuesArray{6}{19}:="17%"
// 10-20
$ValuesArray{2}{20}:="16%"
$ValuesArray{4}{20}:="29%"
$ValuesArray{6}{20}:="17%"
// +20
$ValuesArray{2}{21}:="8%"
$ValuesArray{4}{21}:="25%"
$ValuesArray{6}{21}:="11%"
Fin de si
Si (Vrai) // les symboles
TABLEAU IMAGE($PictureArray;6;21)
$PictureArray{4}{11}:=$rondorange
$PictureArray{4}{13}:=$rondorange
$PictureArray{4}{14}:=$rondorange
$PictureArray{3}{2}:=$rondVert
$PictureArray{3}{3}:=$rondrouge
$PictureArray{5}{3}:=$rondVert
$PictureArray{3}{5}:=$rondrouge
$PictureArray{3}{6}:=$rondVert
$PictureArray{5}{6}:=$rondrouge
$PictureArray{3}{8}:=$rondVert
$PictureArray{3}{16}:=$rondrouge
$PictureArray{5}{16}:=$rondVert
$PictureArray{3}{17}:=$rondrouge
$PictureArray{5}{17}:=$rondVert
$PictureArray{3}{18}:=$rondVert
$PictureArray{3}{20}:=$rondVert
$PictureArray{5}{20}:=$rondrouge
$PictureArray{3}{21}:=$rondVert
$PictureArray{5}{21}:=$rondrouge
Fin de si
Si (Vrai) // mise en forme des cellules
TABLEAU TEXTE($LayoutArray;6;21)
$LayoutArray{1}{1}:="border=0"
$LayoutArray{2}{1}:="border=0"
$LayoutArray{3}{1}:="border=0"
$LayoutArray{4}{1}:="border=0"
$LayoutArray{5}{1}:="border=0"
$LayoutArray{6}{1}:="border=0"
$LayoutArray{1}{7}:="border=0"
$LayoutArray{2}{7}:="border=0"
$LayoutArray{3}{7}:="border=0"
$LayoutArray{4}{7}:="border=0"
$LayoutArray{5}{7}:="border=0"
$LayoutArray{6}{7}:="border=0"
$LayoutArray{1}{12}:="border=0"
$LayoutArray{2}{12}:="border=0"
$LayoutArray{3}{12}:="border=0"
$LayoutArray{4}{12}:="border=0"
$LayoutArray{5}{12}:="border=0"
$LayoutArray{6}{12}:="border=0"
$LayoutArray{1}{15}:="border=0"
$LayoutArray{2}{15}:="border=0"
$LayoutArray{3}{15}:="border=0"
$LayoutArray{4}{15}:="border=0"
$LayoutArray{5}{15}:="border=0"
$LayoutArray{6}{15}:="border=0"
Boucle ($i;1;21)
$LayoutArray{1}{$i}:="border=0&align=center"
$LayoutArray{3}{$i}:="border=0&align=center"
$LayoutArray{5}{$i}:="border=0&align=center"
Fin de boucle
Boucle ($i;2;6)
$LayoutArray{2}{$i}:="style=1&align=center"
$LayoutArray{4}{$i}:="style=1&align=center"
$LayoutArray{6}{$i}:="style=1&align=center"
$LayoutArray{0}{$i}:="Fontsize=14"
Fin de boucle
Boucle ($i;8;11)
$LayoutArray{2}{$i}:="style=1&align=center"
$LayoutArray{4}{$i}:="style=1&align=center"
$LayoutArray{6}{$i}:="style=1&align=center"
$LayoutArray{0}{$i}:="Fontsize=14"
Fin de boucle
Boucle ($i;13;14)
$LayoutArray{2}{$i}:="style=1&align=center"
$LayoutArray{4}{$i}:="style=1&align=center"
$LayoutArray{6}{$i}:="style=1&align=center"
$LayoutArray{0}{$i}:="Fontsize=14"
Fin de boucle
Boucle ($i;16;21)
$LayoutArray{2}{$i}:="style=1&align=center"
$LayoutArray{4}{$i}:="style=1&align=center"
$LayoutArray{6}{$i}:="style=1&align=center"
$LayoutArray{0}{$i}:="Fontsize=14"
Fin de boucle
$LayoutArray{4}{11}:="style=1&align=center&background=lightgrey:75"
$LayoutArray{4}{13}:="style=1&align=right&background=lightgrey:75"
$LayoutArray{4}{14}:="style=1&align=left&background=lightgrey:75"
Fin de si
TheGraphe:=SGR_Generate_TableFromArray (\
->$DataGrapheName;\
->$DataGraphe;\
->$LineTitle;\
->$LineHeight;\
->$ColumnTitle;\
->$ColumnWidth;\
->$ValuesArray;\
->$PictureArray;\
->$LayoutArray)
Annexes
SGR_getColoredRectangle
Paramètres
Paramètres | Type | Description | |
Couleur | Texte | ==>
| Couleur SVG telle que la méthode « SGR_GetSVGColors » vous les renvoie |
Largeur du rectangle | Entier long | ==>
| Largeur du rectangle |
Hauteur du rectangle | Entier long | ==>
| Hauteur du rectangle |
Résultat | Image | Image incluant le code SVG |
Description
Cette commande renvoie un rectangle de la couleur et des dimensions choisies.
Exemple de code
$pict:=SGR_getColoredRectangle("Red";25;10)
// cet appel vous renvoie un rectangle rouge de d'une largeur de 25px et de 10px de hauteur
SGR_GetSVGColors
Paramètres
Paramètres | Type | N° du paramètre | Description | |
Couleurs | Pointeur | ==> | 1 | Le tableau pointé retourne la liste des noms des couleurs SVG triées par ordre alphabétique |
Description
Cette commande renvoie la liste des noms des couleurs en SVG : Couleurs en SVG.
Exemple de code
TABLEAU TEXTE(Color1;0)
SGR_GetSVGColors (->Color1)
SGR_GetTexteSize
Paramètres
Paramètres | Type | N° du paramètre | Description | |
Texte à évaluer | Texte | ==>
| 1 | Texte dont vous voulez évaluer la taille |
Police | Texte | ==>
| 2 | Police de caractère à appliquer au texte |
FontSize | Entier long | ==>
| 3 | Taille de la police du texte |
FontStyle | Entier Long | ==>
| 4 | Style de la police du texte |
Retour | Texte | JSON du type : {« width »: »201″, »height »: »25″} |
Description
Cette commande permet d’obtenir la largeur d’un texte dans une police donnée avec une taille donnée et un style donné. Elle a un gros avantage par rapport à la commande 4D « OBJET LIRE TAILLE OPTIMALE », elle ne nécessite pas d’avoir un objet et fonctionne donc même en dehors d’un formulaire. Si cela intéresse certain d’entre vous nous pourrions l’étendre au texte stylé. Cette commande utilise le moteur de rendu SVG de 4D, il peut donc y avoir un écart de quelques pixels avec le rendu d’un formulaire 4D que ce soit à l’écran ou en impression.
Exemple de code
$JsonSize:=SGR_GetTexteSize("MonTexte";"Arial";48;gras+italique)
Vous obtiendrez dans $JsonSize : {"width":"223","height":"63"}
Liste des symboles
Pour marquer les points d’une courbe ou d’un graphique, vous pouvez utiliser les symboles suivants :
- « Carré »
- « Etoile »
- « Losange »
- « Rond »
- « Triangle »
- « Triangle pointe en bas » ou « triangle inversé »
Couleurs_en_SVG
Le SVG reconnaît toutes les syntaxes alternatives pour les couleurs définies dans la norme CSS2
Une couleur peut être exprimée sous l’une des formes suivantes :
- #f00
- #ff0000
- #rvb(255,0,0)
- #rvb(100%,0%,0%)
Pour obtenir une couleur à l’un de ces formats à partir d’une couleur 4D vous pouvez utiliser la commande « SVG_Color_RGB_from_long » du composant SVG
Le SVG admet également une liste étendue de mots-clés de noms de couleur, par exemple « red ».
Vous trouverez dans ce lien la liste des couleurs et leur nom : Liste des couleurs SVG normalisées Vous pouvez obtenir cette liste de nom de couleurs à l’aide de la commande « SGR_GetSVGColors »
Versions
Version 1.6.1 du 27 Aout 2018
- Correction de l’affichage de la valeur dans certain cas pour les graphes barres
Version 1.6 du 23 Mai 2018
- SGR_Generate_TableFromArray
- Ajustement automatique de la largeur du texte lorsqu’on lui donne une rotation
- Possibilité de fixer la position des symboles dans les cellules ainsi que la position vertical du texte dans la cellule à l’aide des attributs :
- hPosPict : top, center, bottom
- vPosPict : left, center, right
- vPosText : top, center, bottom
- Exemple : $LayoutArray{$i}{$j}:= »hPosPict=center&vPosPict=top&vPosText=bottom »
- SGR_Generate_graph
- Correction de la position d’affichage de certaines valeurs
- Ajout de 2 nouveaux graphes
- Piste
- Repartition
Versions antérieures (1.5.3.3 à 1.1.1)
Version 1.5.3.3 (18 août 2017)
- SGR_Generate_graph
- Correction d’un bug d’affichage des valeurs sur les courbes
Version 1.5.3.2 (28 juin 2017)
- SGR_Generate_graph
- Correction d’un bug d’affichage qui continuait a dessiner les taquets même si les légendes étaient masquées
- SGR_Generate_TableFromArray
- Ajout d’une possibilité pour fusionner des cellules de titre du tableau grâce au paramètre d’apparence : colspan=X
- SGR_GenerateTimeLine
- Correction d’un bug d’affichage qui tronquait des traits lors de l’utilisation de ‘HideDatesFrames’
Version 1.5.3.1 (24 juin 2017)
- SGR_Generate_graph
- Correction d’un bug bloquant apparu dans la version 1.5.3
Version 1.5.3 (23 juin 2017)
- SGR_Generate_TableFromArray
- Suppression d’un espace anormale entre les titres de ligne et la colonne 1
- Ajout d’un possibilité pour fusionner des cellules de tableau grâce au paramètre d’apparence : colspan=X
- possibilité d’afficher des image dans les titre de colonne (utilisation du rang 0 du tableau des images)
- Correction d’un bug pour le choix de police dans certaines cellules
- SGR_GenerateTimeLine
- Correction d’un bug d’affichage des dates quand le paramètre ‘EveryNdays’ est a 1
- SGR_Generate_graph
- Ajout d’une option pour masquer les lignes partant des valeurs des axes (HideValueLines ‘yes’ ou ‘no’ par defaut ‘no’)
- ajout d’une option pour fixer la couleur des lignes partant des axes : (ValueLinesColor par defaut ‘lightgrey’)
- ajout d’une option pour fixer l’épaisseur des lignes partant des axes : (ValueLinesSize par defaut ‘1’)
Version 1.5.2 (13 juin 2017)
- SGR_Generate_TableFromArray
- Suppression du cadre de la colonne 1 ligne 1,
- Ajout de la possibilité de faire pivoter les textes dans les titres des colonnes,
- Corrections d’affichages.
- SGR_Generate_Graph
- Correction d’affichage sur les courbes commençants et finissant par des valeurs à zéro,
- Ajout d’un tableau optionnel permettant de cacher des valeurs sur l’abscisse.
- SGR_Generate_Gauge
- Activation du paramètre : ShowValue : yes ou no,
- Activation du paramètre : ValueFormat : chaîne de formatage de la valeur de la jauge.
Version 1.5.1 (novembre 2016)
- Nombreuses améliorations de la commande SGR_GenerateTimeLine
Version 1.5.0 (septembre 2016)
- Ajout de la commande SGR_GenerateTimeLine pour générer des Gantt.
Version 1.4.3 (10 avril 2016)
- Corrections diverses sur le positionnement des valeurs.
Version 1.4.2 (30 décembre 2015)
- Correction d’un bug sur les pyramides concernant l’affichage en pourcent des valeurs
- Correction d’une régression sur les camemberts
- Prise en compte du paramètre « ForcingScalesToZero » sur les graphes ‘line’ et ‘SPline’
Version 1.4.1 (29 décembre 2015)
- Ajout du paramètre pour les graphes de type line: ShowRegression
- Correction d’un bug de calcul dans les graphes de type pyramide
Version 1.4.0 (27 décembre 2015)
- Ajout de paramètres pour les graphes de type Kiviat : AxesFont, AxesFontSize, AxesFontStyle, AxesFontColor, DeltaXLegendPosition et DeltaYLegendPosition.
- Ajout d’un nouveau type de graphe : le camembert proportionnel : SGR_Generate_ProportionalPie qui permet de générer des camemberts dont les parties occupent le même angle mais pas le même rayon
Version 1.3.6 (29 décembre 2014)
- Enrichissement des jauges avec l’introduction d’un nouveau type de jauge
- Ajout d’un paramètre pour la commande SGR_Generate_Graph qui oblige le calcul de l’échelle de choisir des valeurs unitaires même pour de petites valeurs
Version 1.3.5 (30 novembre 2014)
- Modification du calcul des échelles
- Nouveau paramètre pour l’affichage des valeurs sur les graphes camembert
- Introduction des graphes de types « jauges », c’est une beta n’hésitez pas faire des remarques et des suggestions
Version 1.3.4 (16 novembre 2014)
- Corrections d’un bug mineur sur les camemberts qui engendrait la génération d’un bip
- Refonte complète des barres empilées
- Corrections de bugs
- Gestion de l’affichage de somme des barres
Version 1.3.3 (2 novembre 2014)
- Corrections de bugs :
- Barres empilées horizontales
- Barres empilées verticales avec valeurs à zéro
- Ajout de deux paramètres pour « SGR_Generate_Graph »
- « ShowZeroValues » avec comme valeurs yes ou no (oui par défaut) qui permet dans les courbes de ne pas tracer les valeurs à zéro. S’il y a une valeur a zéro entre d’autre, elle est ignorée, s’il y a des valeurs à zéro à la fin de la courbe, la courbe s’arrête.
- « ShowBorderGraph » avec comme valeurs yes ou no (oui par défaut) qui permet de masquer le bord gris du graphe
- Ajout de « class » sur les objets pour permettre leur interaction sur le web (javascript)
- graphPart
- graphValue
Version 1.3.1 (10 octobre 2014)
- Introduction de la notion de ratio permettant de fixer le rapport X/Y d’un graphe pour en modifier son apparence.
- Ajout de la possibilité de fixer librement les légendes des cartes
Version 1.3.0 (20 septembre 2014)
- Corrections de très nombreux bugs, nous ne pensions pas qu’il pouvait en rester autant…
- Ajout de nouveau fonds de carte : Europe (pays), USA (états), Allemagne (Landers), Monde (pays)
Version 1.2.13 (30 juin 2014)
- Possibilité de mettre un fond dégradé pour tous les graphes
- Possibilité de mettre un dégradé dans les barres et les aires
- Modification de l’ajustement automatique de la dimension des Kiviat pour accepter des libellés très long pour le nom des axes
- Correction d’un bug de positionnement des noms de côtés de pyramide dans certain cas.
- Correction d’un bug d’affichage de fond pour les BubbleChart, Kiviat et Pyramide
Version 1.2.12 (23 juin 2014)
- Possibilité de supprimer le reflet sur les camemberts et les donuts car il peut poser des problèmes lors de l’impression sur certains ordinateurs ou imprimante. (Camembert intégralement noir)
Version 1.2.10
- Possibilité d’ajuster verticalement la position du titre dans tous les graphes
- Amélioration du rendu des camemberts et des donuts
Version 1.2.5 (6 février 2014)
- Ajout de paramètres pour la commande « SGR_Generate_Graph »
- Paramétrage de la largeur des barres
- Paramétrage de l’écartement ou du recouvrement des barres
- Paramétrage de l’affichage de la légende de X (abscisse) à l’aide de 3 paramètres
- Paramétrage du formatage des valeurs sur les courbes, aires, barres, lignes et camemberts
- Début de la refonte des camemberts et des donuts
- Ajustement global de la taille des graphes
- Correction d’un bug sur le graphe barre en orientation horizontal
- Amélioration du positionnement des valeurs sur les camemberts
Version 1.2.4 (13 janvier 2014)
- Sécurisation du code de la commande « SGR_Generate_Graph » dans le cas où certains paramètres ne seraient pas passés
Version 1.2.3 (6 janvier 2014)
- Amélioration de la gestion des marges et des tailles de police pour les titres et les légendes
- Ajout de la gestion de la police, de la taille de la police de son style et de sa couleur pour l’affichage des valeurs sur les area, ligne, barre, camembert
- Ajout de l’option « ExtendAreaToGraph » pour le dessin des aires
- Optimisation de la taille du graphe quand la légende n’est pas affichée
- Correction d’un bug d’arrondi sur les pourcentages des parties de camembert
- Correction d’un bug concernant l’affichage du nombre de décimales des valeurs sur les courbes
- Ajout de la commande « SGR_GetTexteSize » qui permet d’obtenir la largeur et la hauteur d’une chaine avec du SVG sans avoir besoin d’objet comme pour la commande 4D « OBJET LIRE TAILLE OPTIMALE »
Version 1.2.2 (1 janvier 2014)
- Suppression de presque tous les « TexteArea »
Version 1.2.1 (31 décembre 2013)
- Ajout de nombreux paramètres pour les titres et les légendes (aire, ligne, barre, point, camembert, Kiviat et graphe polaire)
- Ajout de la gestion de la police, de la taille de la police, de son style et de sa couleur pour l’affichage du titre
- Ajout de la gestion de la police, de la taille de la police, de son style et de sa couleur pour l’affichage de la légende
- Correction de certaines graduations du graphe polaire en mode « rose des vents »
Version 1.2 (20 décembre 2013)
- Possibilité de détacher une partie d’un graphe en camembert
- Possibilité de créer des variantes des camemberts : les « donut »
- Possibilité d’afficher les valeurs (nom, valeur ou pourcentage) sur une partie de camembert
- Possibilité de mettre en page des tableaux
Version 1.1.1 (30 novembre 2013)
- Ajout d’une possibilité d’affichage de dégradé sous une courbe
- Correction d’un bug sur l’affichage des valeurs sur les courbes
